소방청에서는 다주이용업소 및 틍정소방대상물에 활용할 수 있는 피난안내도 표준매뉴얼을 제공하고 있습니다. 피난안내도 작성하실때 참고하시기 바랍니다. 직접 작업하시기 어려우시다면 외주를 통해 만드는 방법도 있습니다. 피난안내도 작성 외주는 아래 링크를 통해 상담주시면 친절하게 안내해 드리겠습니다.
피난안내도 일러스트 AI 다운로드

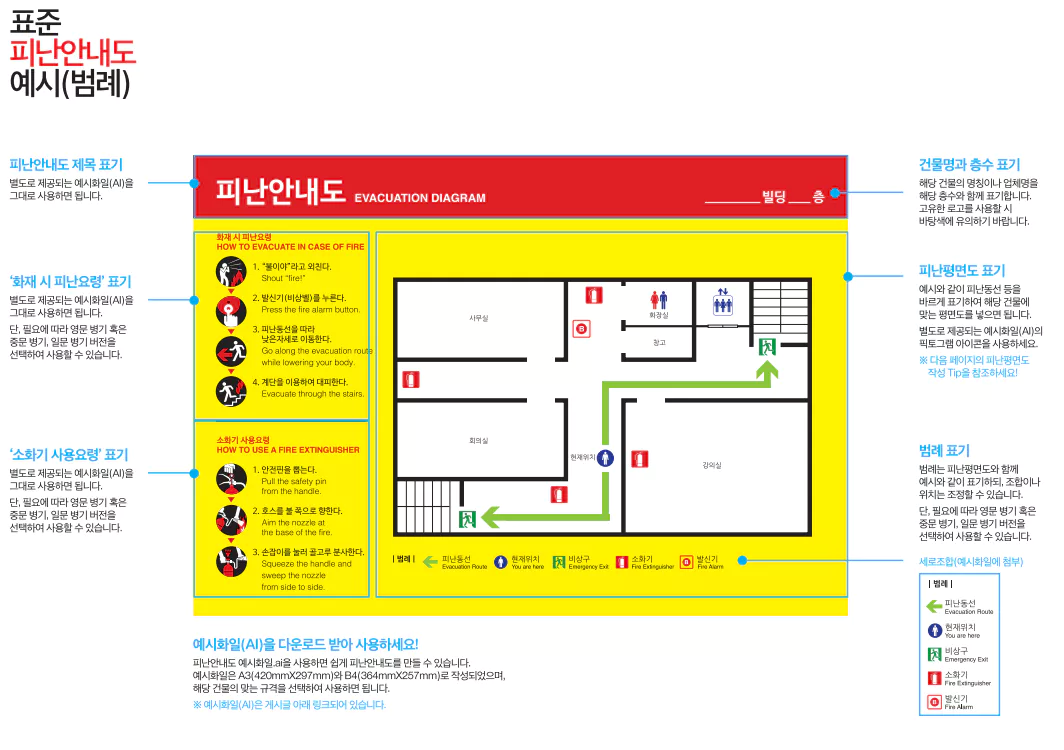

1. 소방청 피난안내도 작성기준 PDF
아래 첨부 파일은 소방청에서 제공하는 피난안내도 작성기준입니다. 자세한 내용은 PDF를 다운로드하여 확인하시기 바라겠습니다.
피난안내도에는 기본적으로 제목, 피난요령, 소화기 사용요령, 건물명 및 층수, 피난평면도, 범례(피난동산, 현재위치, 비상구, 소화기 위치, 발신기위치)가 표기되어야합니다.

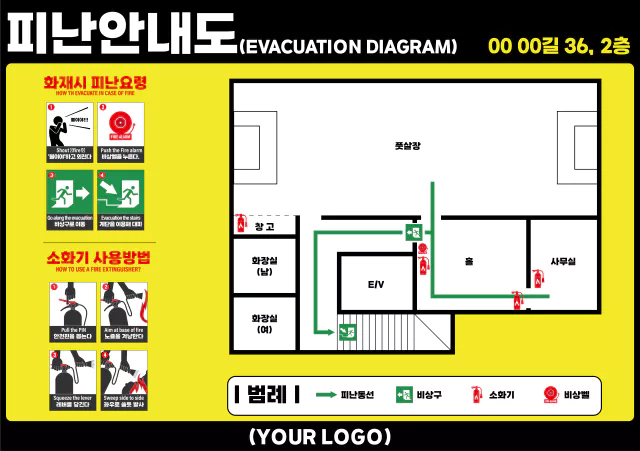

2. 피난안내도 일러스트 AI 파일 다운로드
아래는 피난안내도를 작성하기 위한 일러스트 파일입니다. 영문 중문 일문까지 들어가져있는 파일입니다.
텍스트 수정 가능한 피난안내도도 함께 업로드해 드립니다. 다운받아서 작성해 보시기 바랍니다. 해당 일러스트에 폰트가 없으시다면 폰트도 함께 받아서 설치하여 사용하시기 바랍니다. 해당 폰트는 강원교육튼체입니다.
👇 강원도 교육청 사이트👇
3. 마무리
이상 피난안내도 일러스트 파일 공유해 보았습니다. 잘 활용하시고 혼자 작업이 어려우시다면 피난안내도 작업이 필요하시다면 아래 링크를 통해 상담신청해주세요.
https://open.kakao.com/o/szq6G9yc
Bao_sketch님의 오픈프로필
스케치업 프로 모델링러입니다.
open.kakao.com
자주 묻는 질문 FAQ
Q. 피난안내도 설치 법적 근거는 무엇인가요?
「다중이용업소 안전관리 특별법」 제12조에 따라 다음 대상 시설은 피난안내도 또는 피난영상물 설치가 의무화되었습니다:
- PC방, 노래방, 단란주점 등 다중이용업소
- 바닥면적 33㎡ 초과 시설 (단, 출입구/비상구 전체 확인 가능 시 제외)[1][2][4]
※ 미설치 시 최대 300만원 과태료 부과[1][4]
Q. 반드시 설치해야 하는 대상 시설은?
| 구분 | 설치대상 | 설치제외 |
|---|---|---|
| 영업장 규모 | 33㎡ 초과 | 33㎡ 이하 |
| 공간 구조 | 구획된 실 존재 | 출입구 전방위 확인 가능 |
| 특수업종 | 영화관/노래방/단란주점[1] | - |
Q. 피난안내도 필수 포함 내용은?
- 비상구 위치: 화재 시 대피 가능 출구 표시
- 피난동선: 구획된 공간 → 비상구 경로[2][4]
- 소방시설: 소화기/소화전 위치 및 사용법
- 언어표기: 한글 + 1개 외국어 병기[1][4]
※ PC방은 컴퓨터 작동 시 모니터에 자동 표시 가능[1]
Q. 피난안내도 규격 기준은 어떻게 되나요?
| 구분 | 기준 |
|---|---|
| 크기 | B4(257×364mm) 이상 (400㎡↑ 시 A3(297×420mm)↑)[1] |
| 재질 | 코팅종이/아크릴/강판 등 내구성 재질[4] |
| 설치 높이 | 바닥에서 1.2~1.8m(시야 확보 가능 위치)[2] |
Q. 피난안내도 설치 위치 기준은?
- 주출입구: 이용자 시야 확보 가능 위치[2]
- 구획된 실: 각 공간별 벽면/탁자 상단
- PC방: 컴퓨터 데스크 상단(전원시 자동 표시 가능)[1]
Q. 미설치 시 처벌 기준은 어떻게 되나요?
- 1차 위반: 50만원 과태료
- 2차 위반: 100만원 과태료
- 3차↑ 위반: 300만원 과태료[4]
※ 점검 전 반드시 외국어 병기 여부 확인 필요[4]
